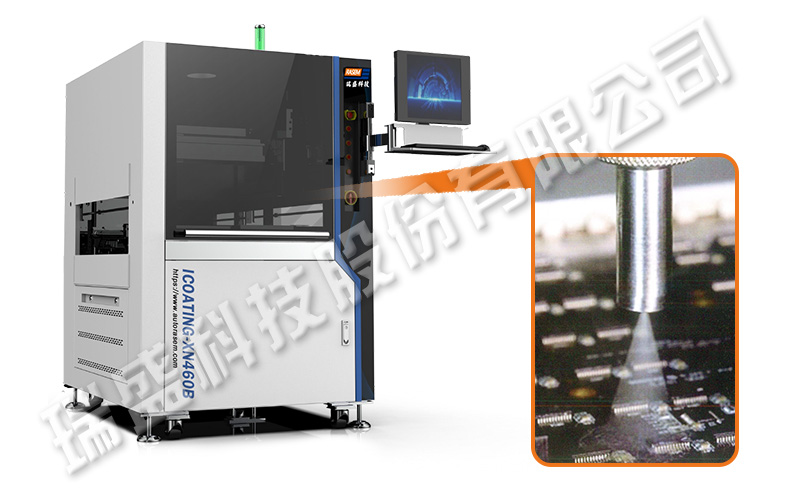

ICOATING-XN460B
介紹
瑞盛ICOATING三防膠噴塗點膠機主要應用於PCB電路板表面三防漆的塗覆工藝，是一套可提供高品質、高效能、節能環保的可選擇性自動塗覆系統；配備了三軸伺服運動平臺、高剛性的結構設計可確保系統在高速運行時的平穩性和精確性、系統提供靈活友好的人機操作介面。
此設備採用線上式設計，線體可根據產品的寬度和輸送的速度進行調節、維護簡單、便捷；線上式進板、出板輸送導軌保證與自動化產線上下工序設備之間的接駁順暢，輸送平穩；工藝成熟操作性好，高速、精確實現PCB電路板穩定可靠的選擇性自動均勻塗覆作業
特 點
- 1.採用高精密密封模組，隔離霧氣對精密絲桿和滑軌的腐蝕。
- 2.專業的控制卡以及高品質的的運動配置系統為高速高精度的運行打下堅實的基礎。
- 3.控制軟體是結合業內客戶多方面塗敷工藝的要求環境下，自主開發的信諾coating軟體。
- 4.速度快，運行穩定。
- 5.靈活的多軸控制，可實現複雜PCB板的高難度噴塗
- 6.強大的工藝控制能力確保塗覆高品質及高一致性。
- 7.獨立塗料容器桶並配備廢氣排放口，有效的減少了刺激性氣體的排放。

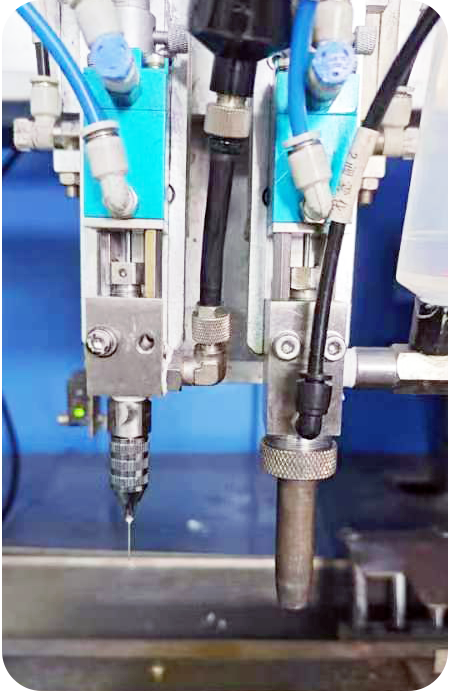

- 8.噴膠閥採用德國技術製作，霧化扇型大小、寬窄可調。
- 9.霧化調壓閥採用高精度數顯調壓閥，更能有效精準的控制邊緣清潔度。
- 10.配備自動浸泡與自動吐液裝置，可免除膠閥出膠口堵塞現象
- 11.膠閥自動清洗裝置。
- 12.配備內部紫光燈檢測。
- 13.多功能載具固定產品。
設備優勢
- 高精度：重複運行精度0.02mm，塗覆厚度0.03~0.2mm
- 高品質：塗覆均勻、無氣泡、無波浪、表面光滑無接觸：非接觸式塗覆，對元器件實現更好保護
- 省塗料：流量可控制，不會滴漏，沒有任何浪費
- 易操作：編輯程式簡單方便，一般學習一天便可完全掌握機器操作使用
- 實用強：塗覆後表面能夠達到ESD標準，並具有重複可焊性等優點
- 應用廣：可以實現面、點、線狀的塗覆及曲線塗覆等多種不規則軌跡塗覆
技術參數
型號 |
XN-N460B |
類型 |
線上式 |
軸數 |
三軸（X Y Z ） |
典型應用 |
PCBA板選擇性塗覆機 |
控制系統 |
|
電腦 |
工控機+運動控制卡，液晶顯示器，鍵盤 |
軟體 |
Windows7，Coating |
程式設計方式 |
鼠鍵套 |
驅動 |
富士伺服馬達+高精密黑田滾珠絲桿 |
運動系統 |
|
定位精度 |
±0.01mm |
重複精度 |
±0.01mm |
最大移動速度 |
1000mm/S（X,Y，Z） |
最大加速度 |
1g（X,Y） |
傳送系統 |
|
運輸驅動 |
步進電機，不銹鋼鏈條 |
調寬系統 |
電動 |
調幅速度 |
250mm/min |
運輸速度 |
70～2400㎜/min |
傳送方向 |
L→R |
最大基板厚度 |
8㎜ |
軌道承重（含夾具） |
5.8㎏ |
軌道高度 |
900±20㎜ |
軌道數量 |
1條 |
點膠範圍 |
|
點膠區域（L×W） |
450×450㎜ |
元件最大高度 |
輸送面上80mm下80mm |
流體部份 |
|
膠閥數量 |
2 |
膠閥類型 |
霧化閥（可選配） |
單次塗覆寬度 |
3-15mm(根據所選閥而異） |
塗料容量 |
10L儲膠桶/1L清洗桶 |
排風系統 |
|
抽風方式 |
孔制抽風(自帶抽風系統） |
抽風功率 |
AC220V 75W |
排風要求 |
540m3/h |
工廠要求 |
|
通訊介面 |
SMEMA介面 |
功率 |
電壓AC220V， 50/60HZ，10A |
氣壓 |
氣壓0.4-0.6Mpa |
總功率 |
2.6KW |
總重量 |
800KG |
外形尺寸（L×W×H） |
1100×1200×1600㎜ |
相關應用
家用電器控制板、汽車電子控制板、軍用儀器儀錶線路板、電腦控制板、工業設備控制板、農業設備控制板、電池保護板LED控制板、戶外LED顯示幕、變頻器線路板、安防控制板、電機控制板等。

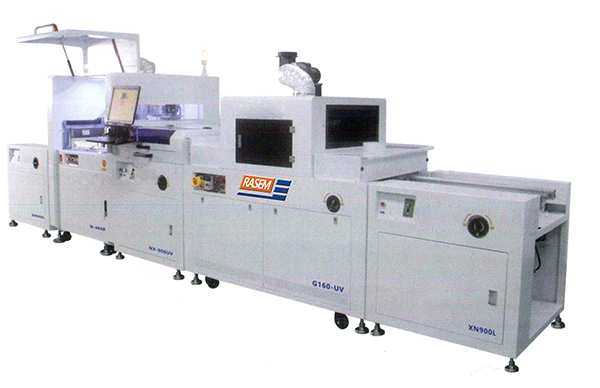

自動化生產流水線
