RSM-PM3000
介紹

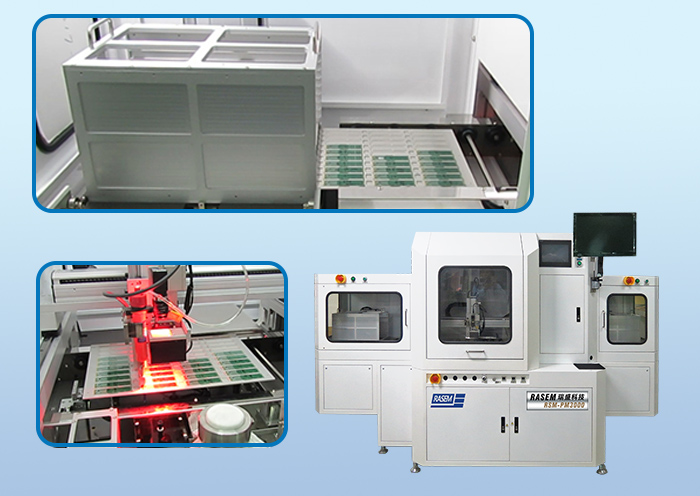

RSM-PM3000具備高精密度的噴射點膠閥，單邊自動進料、單邊自動退料，精準度高可達0.02mm以下，具備CCD視覺對位、AOI膠量檢測、PC及PLC人機控制，工作範圍可達420mm x 350mm。
詳細資料
基本規格描述 |
|
最大噴塗範圍 |
(X)350X(Y)250X(Z)100MM |
重覆精度 |
±0.02mm |
傳動系統 |
XYZ軸AC伺服馬達 |
位移速度 |
10~800mm/s |
控制系統 |
PC+PLC人機介面控制 |
機臺尺寸 |
W2600xD1350xH1850 |
電源 |
50-60Hz AC220V 20A |
機臺重量 |
1000KGS |
動作流程
- 1. 將料盒放置於入料升降站。
- 2. 設備自動將板材送進加工區點膠。
- 3. 點膠作業完成後，自動將板材送出退料區。
- 4. 由人工更換入出站的料盒後，設備自動運行。

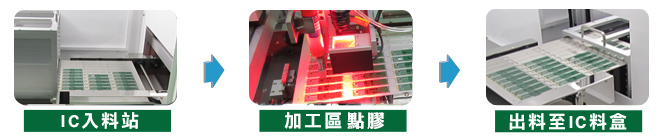

設備流程
相關應用
電子業/汽車業/船舶業和航空業PCB印刷線路板、電子元器件、IC晶片、分立元件、SMD 設計、LCD製造。
